Constructiestaalprofielen zijn gestandaardiseerde dwarsdoorsnedevormen vervaardigd uit constructiestaalsoorten. Ze zijn ontworpen om buig-, schuif-, axiale en torsiebelastingen te dragen in bouwframes, bruggen, torens en funderingen van zware apparatuur. Vergeleken met samengestelde profielen bieden warmgewalste constructiestaalprofielen consistente mechanische eigenschappen, voorspelbare maattoleranties en een snellere montage.
YS STAALonderhoudt een grote voorraad constructiestaalprofielen in verschillende maten, lengtes en staalsoorten. Elk profiel wordt geleverd met walstestcertificaten en optionele inspectie door derden. Deze documentatie helpt ingenieurs bij het verifiëren van de vloeigrens, treksterkte, rek en impacteigenschappen vóór de fabricage.
De constructiestaalfamilie omvat verschillende gestandaardiseerde vormen. Elk profiel heeft een specifiek draaggedrag en verbindingsmethode. Hieronder vindt u de meest voorkomende door YS STEEL geleverde typen.
Stalen profielen worden in een groot aantal maten geproduceerd. De onderstaande tabel toont de typische hoogte-, breedte- en gewichtsbereiken voor secties geleverd door YS STEEL. Aangepaste lengtes van 6 m tot 18 m zijn beschikbaar, en diensten op maat kunnen worden geregeld.
| Profieltype | Standaard aanduiding | Typisch maatbereik | Gewichtsbereik | Veel voorkomende toepassingen |
|---|---|---|---|---|
| H-balk | HEA, HEB, HEM, HW, HM, HN | 100 mm x 100 mm tot 1000 mm x 400 mm | 16,7 kg/m² tot 416 kg/m² | Hoge kolommen, brugliggers, zware spanten |
| Ik-straal | IPE, IPN | 80 mm tot 750 mm hoogte | 6,0 kg/m² tot 224 kg/m² | Vloerbalken, monorails, kraanbanen |
| Kanaal | UPN, UPE, C | 50 mm tot 400 mm hoogte | 5,6 kg/m² tot 104 kg/m² | Schoren, bedhekken, gordingen, opbouwsecties |

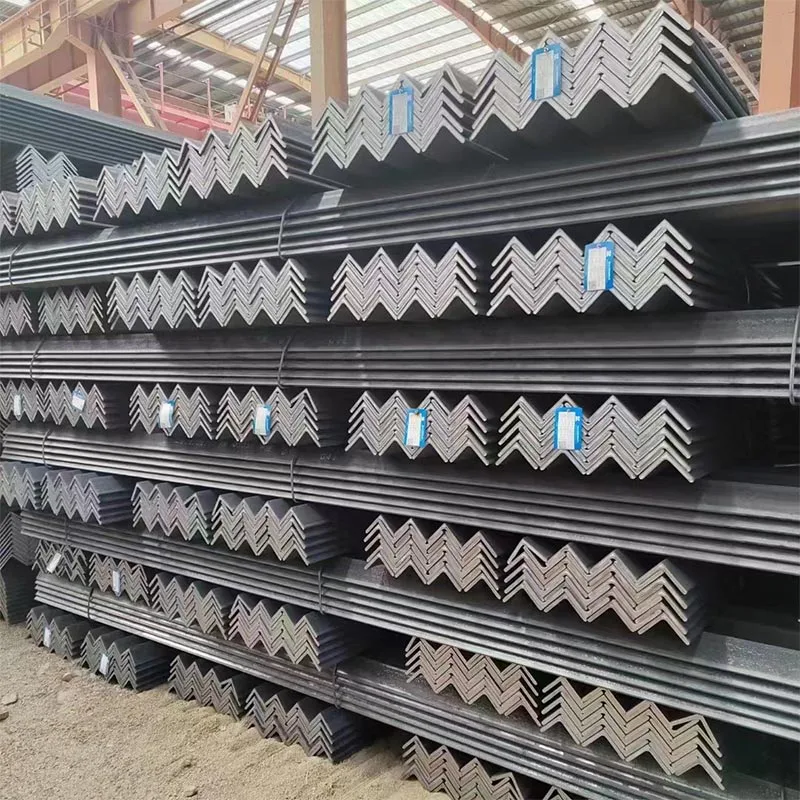

| Gelijke hoek | L | 20 mm x 20 mm x 3 mm tot 250 mm x 250 mm x 35 mm | 0,88 kg/m² tot 128 kg/m² | Spanten, verbindingen, lateien, steunen |
| Ongelijke hoek | L | 30 mm x 20 mm x 3 mm tot 200 mm x 150 mm x 18 mm | 1,12 kg/m tot 46,1 kg/m | Beugels, frames, verstijvers |
| Vierkant hol gedeelte | SHS | 20 mm x 20 mm x 2 mm tot 400 mm x 400 mm x 20 mm | 1,05 kg/m² tot 238 kg/m² | Kolommen, architecturale frames, machinebases |
| Rechthoekige holle doorsnede | RHS | 50 mm x 25 mm x 2,5 mm tot 500 mm x 300 mm x 20 mm | 2,72 kg/m² tot 239 kg/m² | Portaalframes, spanten, structurele balken |
| Ronde holle sectie | CHS | 21,3 mm buitendiameter x 2,0 mm tot 610 mm buitendiameter x 20 mm | 0,95 kg/m² tot 291 kg/m² | Palen, kolommen, leuningen, ruimteframes |
YS STAAL levert constructiestaalprofielen in koolstofstaal, hoogsterkte laaggelegeerd staal en weerbestendig staal. De keuze van de kwaliteit hangt af van de belasting, temperatuur, corrosieomgeving en lasbaarheidsvereisten. De onderstaande tabel geeft een overzicht van veel voorkomende kwaliteiten en hun mechanische eigenschappen.
| Staalkwaliteit | Standaard | Min. Opbrengststerkte (MPa) | Treksterkte (MPa) | Verlenging (%) | Impacttest |
|---|---|---|---|---|---|
| A36 | ASTM | 250 | 400 – 550 | ≥20 | Optioneel |
| A572 Gr.50 | ASTM | 345 | 450 – 650 | ≥18 | Optioneel |
| A992 | ASTM | 345 – 450 | ≥450 | ≥18 | Optioneel |
| S235JR | EN 10025-2 | 235 | 360 – 510 | ≥24 | 20°C / 27J |
| S275JR | EN 10025-2 | 275 | 410 – 560 | ≥21 | 20°C / 27J |
| S355J2 | EN 10025-2 | 355 | 470 – 630 | ≥20 | -20°C / 27J |
| SS400 | JISG3101 | 245 | 400 – 510 | ≥17 | Optioneel |
| SM490A | JISG3106 | 325 | 490 – 610 | ≥17 | Optioneel |
| Q235B | GB/T 700 | 235 | 370 – 500 | ≥26 | 20°C / 27J |
| Q355B | GB/T 1591 | 355 | 470 – 630 | ≥20 | 20°C / 34J |
Verschillende markten gebruiken verschillende maat- en materiaalnormen. De onderstaande tabel toont de algemene normen die van toepassing zijn op warmgewalste profielen.
| Regio / standaardinstantie | Belangrijkste normen | Typische cijfers | Productassortiment gedekt |
|---|---|---|---|
| Verenigde Staten / ASTM | ASTM A6/A6M, A36/A36M, A572/A572M, A992/A992M | A36, A572 Gr.50, A992 | Brede flens, I-balken, kanalen, hoeken, damwanden |
| Europa / CEN | EN 10025-2, EN 10034, EN 10210-2, EN 10219-2 | S235JR, S275JR, S355J2 | IPN, IPE, HEA/HEB/HEM, UPN/UPE, holle profielen |
| Japan/JIS | JISG3101, JISG3106, JISG3192 | SS400, SM490A | H-balken, I-balken, kanalen, hoeken, damwanden |
| China / GB | GB/T 706, GB/T 11263, GB/T 1591 | Q235B, Q355B | Warmgewalste H-balken, I-balken, kanalen, hoeken |
| Internationaal / ISO | ISO 657-serie | Fe 360, Fe 510 | Warmgewalste stalen profielen |
Maatnauwkeurigheid heeft invloed op de pasvorm, de lastijd en de structurele prestaties. YS STEEL volgt de tolerantiegrenzen gedefinieerd door ASTM A6/A6M, EN 10034, EN 10210-2 en GB/T 706. De belangrijkste tolerantieparameters worden hieronder vermeld.
Stalen profielen kunnen worden geleverd in de volgende oppervlaktecondities:
Deze profielen dienen een breed scala aan structurele en architectonische doeleinden. YS STEEL heeft profielen geleverd voor projecten in de volgende sectoren:
Bij het voorbereiden van een materiaalaanvraag moeten ingenieurs rekening houden met de volgende parameters:
YS STAAL levert constructiestaalprofielen met betrouwbare levertijden en volledige traceerbaarheid. Elke zending omvat identificatie van het hittenummer, molentestcertificaten en dimensionale inspectierapporten. Het bedrijf kan op maat gesneden secties, geboorde of bewerkte uiteinden en aangepaste verpakkingen leveren voor export in containers. Met multi-standaard inventaris die ASTM-, EN-, JIS- en GB-specificaties omvat, helpt YS STEEL klanten bij het consolideren van inkoop en het verminderen van supply chain-risico's.
Vraag: Wat is het verschil tussen een H-balk en een I-balk?
A:H-balken hebben bredere flenzen en een dikker lijf vergeleken met I-balken van dezelfde hoogte. De flensoppervlakken van H-balken zijn vrijwel evenwijdig, wat boutverbindingen eenvoudiger maakt. I-balken hebben taps toelopende flenzen en zijn efficiënter bij het buigen in één richting, maar ze hebben een lagere zijdelingse torsie-knikweerstand. H-balken worden vaak gebruikt als kolommen en gecombineerde axiaal buigende elementen, terwijl I-balken vaak worden geselecteerd voor eenvoudig ondersteunde balken en kraanliggers. YS STEEL levert beide typen met gedetailleerde profieleigenschappentabellen ter vergelijking.
Vraag: Welke staalsoort moet worden gebruikt voor aardbevingsbestendige constructies?
A:Voor seismische toepassingen selecteren ingenieurs gewoonlijk kwaliteiten met een gespecificeerde vloeigrens tussen 345 MPa en 450 MPa, zoals ASTM A992, A572 Gr.50, S355J2 of Q355B. Deze kwaliteiten bieden een evenwichtige verhouding tussen opbrengst en trek en een goede ductiliteit. A992 is speciaal ontworpen voor brede flensprofielen die worden gebruikt in bouwframes en heeft een maximale rek-/trekverhouding van 0,85. Voor lasmomentverbindingen in seismische zones kunnen ook taaiheids- en doordikte-eigenschappen worden gespecificeerd. YS STEEL kan indien nodig profielen leveren met Charpy-slagtesten bij -20°C of -40°C.
Vraag: Kan YS STEEL op maat snijden, boren en eindvoorbereiding leveren?
A:Ja. YS STEEL biedt bewerkingen met toegevoegde waarde, waaronder op lengte knippen, verstekzagen, boren, inkepingen, coping en lasvoorbereiding. De verwerkingsfaciliteiten kunnen H-balken tot 1000 mm hoog en holle profielen tot 610 mm diameter verwerken. Voor specifieke projecten kunnen ook aangepaste eindplaatvoorbereiding en cambering worden geregeld. Fabricagetekeningen en tolerantierapporten worden vóór verzending verstrekt.
Vraag: Welke documentatie wordt meegeleverd met constructiestaalprofielen?
A:Elke bestelling van YS STEEL omvat het fabriekstestcertificaat, waarin het warmtegetal, de chemische samenstelling, de mechanische testresultaten en de naleving van de normen worden vastgelegd. Aanvullende documenten zoals EN 10204 3.1- of 3.2-certificaten, maatinspectierapporten en inspectievrijgaven van derden zijn op aanvraag verkrijgbaar. Voor exportorders worden paklijsten, vrachtbrieven en certificaat van oorsprong opgesteld volgens de eisen van het land van bestemming.
Vraag: Hoe worden constructiestaalprofielen geprijsd en wat is van invloed op de eenheidskosten?
A:De eenheidsprijs is doorgaans gebaseerd op het theoretische gewicht per meter vermenigvuldigd met de soortspecifieke basisprijs. Factoren die de kosten beïnvloeden zijn onder meer de geselecteerde staalsoort, het profieltype, de sectiegrootte, het aantal, de lengtetolerantie, de oppervlaktebehandeling en de leveringsvoorwaarden. Marktprijzen voor staafstaal en schroot zijn ook van invloed op de uiteindelijke prijsopgave. YS STEEL biedt transparante offertes met een uitsplitsing van materiaal-, verwerkings- en vrachtkosten. Voor bestellingen in containers helpen optimale nesting en bundelplanning de verzendkosten te verlagen.
