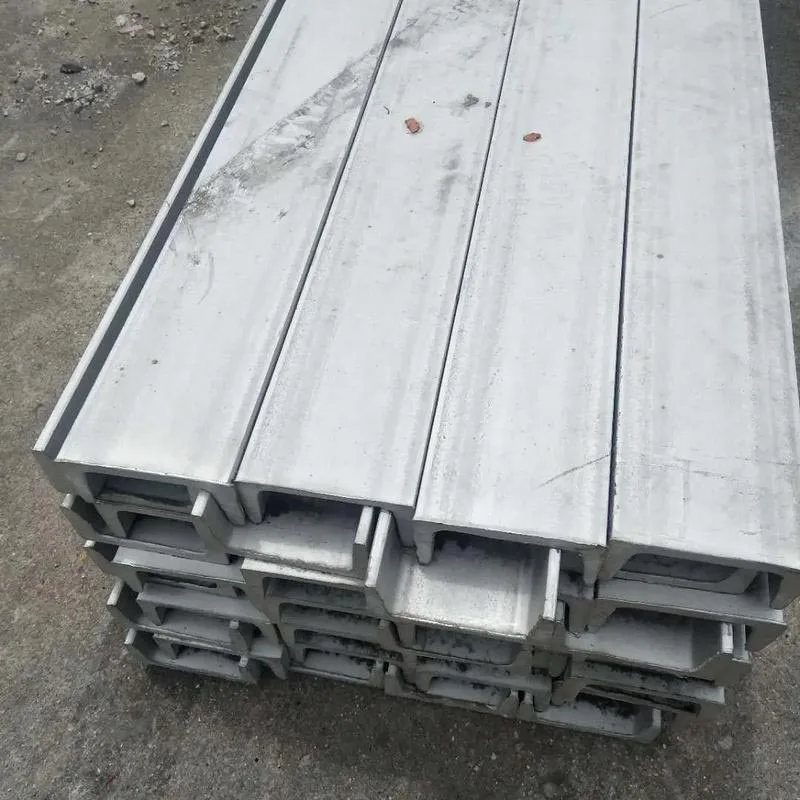

YS STAALproduceert en distribueert warmgewalste stalen kanaalstaven met een hoogte van 50 mm tot 400 mm. Koudgevormde stalen kanaalbalken zijn ook verkrijgbaar in kleinere en dunnere profielen voor lichtgewicht constructies, stellingsystemen en behuizingsframes. Het warmgewalste proces produceert een dikker lijf en flens met een grotere interne straal, wat de taaiheid en weerstand tegen vermoeidheid verbetert. Koudgevormde kanalen zorgen voor strakkere hoeken, een lager gewicht en meer flexibiliteit in aangepaste afmetingen.
YS STAAL levert stalen kanaalbalken met het volgende standaard maatbereik en aanpasbare opties. Alle afmetingen zijn in millimeters, tenzij anders vermeld. Toleranties zijn in overeenstemming met ASTM A6/A6M, EN 10034, JIS G3192 of GB/T 706, afhankelijk van de geselecteerde norm.
De onderstaande tabel geeft een overzicht van de gangbare warmgewalste stalen kanaalstaafmaten geleverd door YS STEEL. De waarden zijn theoretisch en kunnen afhankelijk van de walserij en standaard enigszins variëren. Gebruik deze waarden alleen voor voorlopige ontwerpberekeningen.
| Hoogte × Flensbreedte × Webdikte (mm) | Gewicht (kg/m2) | Sectieoppervlak (cm²) | Traagheidsmoment Ix (cm⁴) | Sectiemodulus Bx (cm³) |
|---|---|---|---|---|
| 50×25×5 | 2.36 | 3.01 | 10.6 | 4.2 |
| 75×40×5 | 5.30 | 6.75 | 39.4 | 10.5 |
| 100×50×5 | 8.00 | 10.2 | 101 | 20.2 |
| 125×65×6 | 13.4 | 17.1 | 250 | 40.0 |
| 150×75×6,5 | 18.6 | 23.7 | 508 | 67.7 |
| 200×80×7,5 | 26.4 | 33.6 | 1250 | 125 |
| 250×90×8 | 35.5 | 45.2 | 2630 | 210 |
| 300×90×9 | 46.1 | 58.7 | 4620 | 308 |
| 380 × 100 × 10,5 | 67.4 | 85.9 | 10000 | 526 |
YS STAAL stalen kanaalbalk wordt geproduceerd uit volledig gedood staal met gecontroleerde chemische samenstelling. De onderstaande tabel toont de minimale vloeigrens, het treksterktebereik en de minimale rek voor de meest bestelde kwaliteiten.
| Cijfer | Opbrengststerkte (MPa) | Treksterkte (MPa) | Verlenging (%) | Impacttest |
|---|---|---|---|---|
| ASTM A36 | 250 min | 400–550 | 20 min | Niet vereist |
| ASTM A572 Gr 50 | 345 min | 450 min | 18 minuten | Niet vereist |
| ASTM A992 | 345–450 | 450 min | 18 minuten | Niet vereist |
| EN 10025 S235JR | 235 min | 360–510 | 24 minuten | 20 J bij 20°C |
| EN 10025 S275JR | 275 min | 410–560 | 22 minuten | 20 J bij 20°C |
| EN 10025 S355JR | 355 min | 470–630 | 20 min | 20 J bij 20°C |
| EN 10025 S355J2 | 355 min | 470–630 | 20 min | 27 J bij -20°C |
| JISG3101SS400 | 245 min | 400–510 | 21 minuten | Niet vereist |
| GB/T 706 Q235B | 235 min | 370–500 | 26 min | 20 J bij 20°C |
| GB/T 706 Q355B | 355 min | 470–630 | 22 minuten | 20 J bij 20°C |
De stalen kanaalbalk is een veelzijdig structureel onderdeel dat in veel industrieën wordt gebruikt. Dankzij het vlakke achteroppervlak kan het eenvoudig aan kolommen, muren en apparatuurframes worden bevestigd, terwijl de open zijde bout- of lasverbindingen mogelijk maakt zonder interne toegangsproblemen. YS STEEL levert stalen kanaalbalken aan aannemers, fabrikanten en OEM-fabrikanten voor de volgende toepassingen:
Vraag: Wat is het verschil tussen een stalen kanaalbalk en een stalen hoekbalk?
A: Een stalen kanaalbalk heeft een C-vormige dwarsdoorsnede met twee flenzen die aan één zijde van een lijf zijn bevestigd, wat zorgt voor een hogere buigsterkte in het lijfvlak en een gemakkelijkere verbinding met vlakke oppervlakken mogelijk maakt. Een stalen hoekbalk heeft een L-vormige doorsnede met twee poten onder een hoek van 90 graden. Hoeken worden voornamelijk gebruikt voor verstevigingen, beugels en verbindingen, terwijl stalen kanaalstaven de voorkeur hebben voor balken, frames, rails en steunen waar belastingen loodrecht op het lijf werken. De kanaalbalk heeft ook een betere torsieweerstand dan een enkele hoek, maar vereist mogelijk complexere eindverbindingen vanwege de open vorm.
Vraag: Biedt YS STEEL molentestcertificaten voor stalen kanaalbalken?
EEN: Ja. Elke zending stalen kanaalbalken van YS STEEL bevat een molentestcertificaat volgens EN 10204 3.1. Het certificaat rapporteert warmtegetal, chemische samenstelling, vloeigrens, treksterkte, rek en impacttestresultaten, indien van toepassing. Voor kritische toepassingen kan EN 10204 3.2-certificering met inspectie door derden worden geregeld. De testwaarden moeten voldoen aan de eisen van de geselecteerde norm en kwaliteit. YS STEEL bewaart ook kopieën van alle certificaten gedurende minimaal vijf jaar voor traceerbaarheid en garantieondersteuning.
Vraag: Hoe selecteer ik de juiste maat stalen kanaalbalk voor mijn project?
A: Begin met het berekenen van het maximale buigmoment, de schuifkracht en de doorbuigingslimiet voor het element op basis van de uitgeoefende belastingen en overspanningslengte. Selecteer een stalen kanaalbalk met een sectiemodulus groter dan de vereiste waarde. Controleer de baanafschuifcapaciteit en de plaatselijke knik als de sectie slank is. Controleer voor compressie-elementen de Euler-knik en overweeg zijdelingse torsie-knik als het kanaal niet continu wordt geschoord. Verbindingsdetails zoals boutafstand, randafstand en laslengte moeten ook worden geverifieerd. YS STEEL-ingenieurs kunnen helpen bij de voorlopige maatkeuze met behulp van AISC-, Eurocode 3- of GB 50017-ontwerpbepalingen. Geef uw belastingsomstandigheden, overspanning en ondersteuningstype op om een aanbevolen maat en kwaliteit te ontvangen.
Vraag: Wat is de standaardlengte van de stalen kanaalbalk van YS STEEL?
A: Standaard voorraadlengtes zijn 6 meter, 9 meter en 12 meter. Deze lengtes zijn gekozen om het laden van containers te optimaliseren en snijafval te verminderen. Voor speciale wensen kan YS STEEL lengtes leveren van 4 meter tot 18 meter. De nauwkeurigheid van het op maat snijden wordt op ±2 mm gehouden. Beide uiteinden kunnen worden ontbraamd of afgeschuind voor een veilige bediening en eenvoudiger montage. Heeft u lengtes langer dan 12 meter nodig, dan kan YS STEEL het transport van flat-rack of open-top containers verzorgen met de juiste ladingzekering.
