Een goed ontworpen montagesysteem omvat meer dan alleen rails en klemmen. Elk accessoire speelt een specifieke rol bij het beveiligen van panelen, het beheersen van thermische bewegingen, het handhaven van de elektrische continuïteit en het beschermen van het dakoppervlak. Hieronder vindt u een overzicht van de belangrijkste montageaccessoires voor zonne-energie van YS STEEL.
Rails vormen de primaire horizontale of verticale draagstructuur voor PV-modules. YS STEEL biedt geëxtrudeerde aluminium rails in 6005-T5 en 6063-T6 legeringen met heldere of zwart geanodiseerde afwerkingen. De kanalen zijn geschikt voor schuifmoeren of T-bouten, waardoor installateurs klemmen overal langs de rail kunnen plaatsen zonder te boren. Standaardlengtes zijn 2,1 m, 3,3 m, 4,2 m en 6,0 m, waarbij maatwerk op aanvraag mogelijk is. Elk railprofiel is ontworpen om doorbuiging onder belasting te minimaliseren en tegelijkertijd een lichtgewicht ontwerp te behouden dat de verzend- en handlingkosten verlaagt.
De belangrijkste voordelen van YS STEEL-rails zijn onder meer geïntegreerde draadbeheerkanalen, vooraf gemarkeerde meetgeleiders en eindkappen die beschermen tegen scherpe randen. Het bovenste kanaal is compatibel met de meeste midden- en eindklemmen, terwijl het onderste kanaal L-voeten, splitsingen en aardingsnokken accepteert. Voor kustgebieden met een hoog corrosiegehalte biedt YS STEEL anodisatie van maritieme kwaliteit met een coatingdikte van minimaal 15 micron.
Middenklemmen beveiligen twee aangrenzende modules door de frameranden tussen de panelen vast te pakken. Eindklemmen houden de buitenste module in elke rij vast. YS STEEL vervaardigt beide typen uit geëxtrudeerd aluminium met roestvrijstalen hardware. De klemlichamen zijn verkrijgbaar in zilver of zwart, passend bij de esthetiek van de rail en het moduleframe. Verstelbare bovenplaten zijn geschikt voor framediktes van 30 mm tot 50 mm en bedekken de meeste reguliere PV-modules.
Elke middenklem bevat een voorgemonteerde T-bout, platte ring, veerring en zeskantmoer. De T-bout schuift in het railkanaal en draait 90 graden om op zijn plaats te vergrendelen. Dit ontwerp maakt installatie door één persoon mogelijk en verkleint de kans dat hardware op het dak valt. Het klemoppervlak is voorzien van een gekartelde rand die in het moduleframe bijt voor een veilige mechanische verbinding, terwijl thermische uitzetting langs de railas nog steeds mogelijk is.

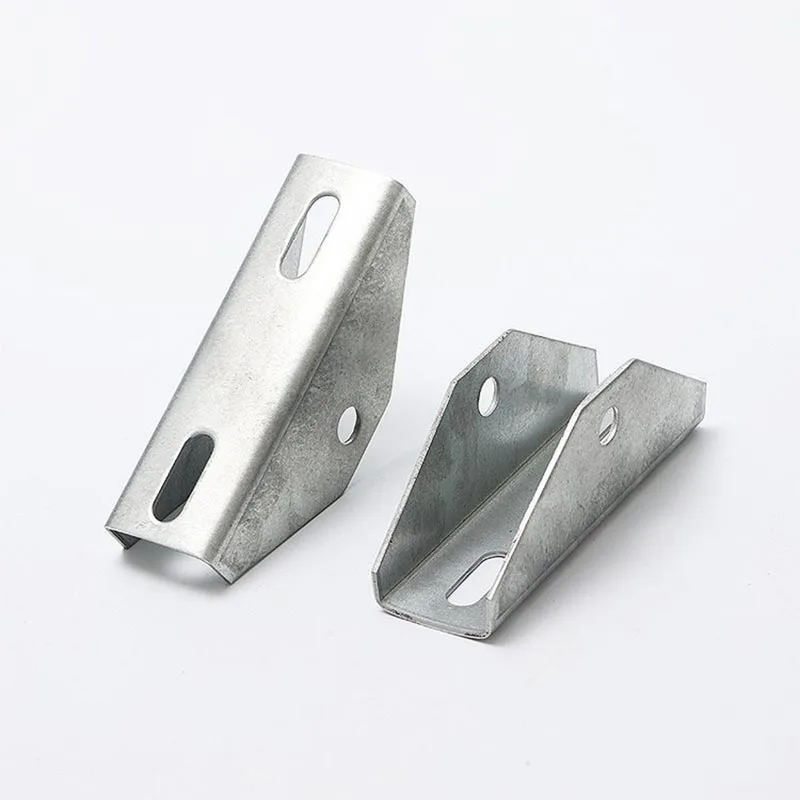

Dakbevestigingen verbinden het railsysteem met de gebouwconstructie. YS STEEL biedt L-voeten, afstandhouders, minirails en kantelpoten voor verschillende daktypes. L-voeten worden vaak gebruikt op schuine dakspanen, waar lagbouten rechtstreeks in spanten doordringen. De L-voetbasis is voorzien van voorgeboorde gaten voor M8- of 5/16-inch houtdraadbouten, terwijl de verticale flens aan het railkanaal wordt vastgeschroefd. Afstandhouders verhogen de rail boven het dakoppervlak om de luchtstroom te verbeteren en thermische beweging mogelijk te maken.
Voor metalen trapeziumvormige daken levert YS STEEL zelfborende schroefbevestigingen met EPDM-rubberen ringen die de doorvoering afdichten. Daken met staande naden maken gebruik van niet-penetrerende klemmen die het naadprofiel vastgrijpen zonder gaten te boren. Platte betonnen daken maken gebruik van ballastsystemen met verstelbare kantelpoten van 5 tot 30 graden. Alle dakbevestigingen zijn verkrijgbaar in aluminium of thermisch verzinkt staal, afhankelijk van de belastingsvereisten en de blootstelling aan de omgeving.
Aardingsaccessoires zorgen ervoor dat alle metalen onderdelen van de PV-array de elektrische continuïteit behouden en foutstromen veilig afvoeren. YS STEEL-aardingsklemmen zijn ontworpen om de geanodiseerde laag van de rail en het moduleframe te doorboren, waardoor een betrouwbare metaal-op-metaalverbinding ontstaat. Hierdoor zijn er geen aparte koperen aarddraden nodig en wordt de installatietijd met wel 40 procent verkort.
Aardingskabelschoenen worden met een stelschroef of bout aan de rail bevestigd en accepteren een blanke koperen geleider van 6 AWG tot 2 AWG. De lugs zijn gemaakt van vertind koper of aluminium met roestvrijstalen hardware. Voor railverbindingen biedt YS STEEL splitsingssets die zowel twee railsecties verbinden als de elektrische continuïteit behouden. Alle aardingscomponenten voldoen aan de UL 2703- en IEC 62561-normen voor verbindingen met lage weerstand.
Dakdoorvoeringen zijn de meest voorkomende bron van waterlekken in zonne-energie-installaties. YS STEEL-flitsplaten bevatten aluminium of roestvrijstalen flitsplaten, rubberen EPDM-pakkingen en compressiehulzen die afdichten rond lagbouten en dakhaken. Het gootstuk is ontworpen om onder de bovenste dakspanenbaan te glijden, terwijl de onderrand de onderliggende dakspanen overlapt, waardoor water van de penetratie wordt weggeleid.
Elke gootsteenkit wordt getest op waterbestendigheid onder gesimuleerde regen- en sneeuwomstandigheden. De EPDM-pakking behoudt zijn flexibiliteit van -40°C tot 120°C en zorgt voor een goede afdichting in alle klimaten. Het gootstuk is verkrijgbaar in meerdere maten, passend bij de gebruikelijke houtdraadboutdiameters en dakhaakafstanden. Voor pannendaken biedt YS STEEL tegelvervangingsgootstukken aan die passen bij de contouren van gebogen en vlakke pannen.
Bevestigingsmiddelen zijn misschien klein, maar dragen de volledige structurele belasting van de zonnepanelen. YS STEEL levert roestvrijstalen bouten, moeren, ringen en T-bouten in de kwaliteiten A2-70 en A4-80 voor maritieme omgevingen. Alle bevestigingsmiddelen met schroefdraad worden geleverd met een anti-seize-coating of een vooraf aangebrachte schroefdraadborging om vreten en losraken door trillingen te voorkomen.
Boutmaten variëren van M6 tot M12, met lengtes van 16 mm tot 60 mm. T-bouten zijn verkrijgbaar in M8 en M10, passend bij de railkanaalbreedte. Zeskantmoeren en flensmoeren hebben gekartelde vlakken die bestand zijn tegen losraken door trillingen. Onderlegringen zijn er in de vorm van platte, veer- en EPDM-gebonden afdichtingen. Elke partij bevestigingsmiddelen is herleidbaar tot het materiaalcertificaat, waardoor een consistente treksterkte en corrosiebestendigheid wordt gegarandeerd.
Een goed kabelbeheer voorkomt dat draden langs scherpe railranden wrijven en zorgt ervoor dat de array er schoon uitziet. YS STEEL-kabelclips klikken in het railkanaal en houden PV-kabels stevig vast. De clips zijn gemaakt van UV-gestabiliseerd nylon of aluminium en zijn geschikt voor kabeldiameters van 4 mm tot 8 mm. Voor bundels die langs de rail lopen, zijn ook roestvrijstalen kabelbinders en randbeschermingshoezen verkrijgbaar.
Kabelgoten en leidingen kunnen langs de rail worden geïnstalleerd om DC-homeruns te routeren. YS STEEL biedt opklikbare trays waarvoor geen gereedschap nodig is en die tijdens de installatie kunnen worden verplaatst. Alle accessoires voor kabelbeheer zijn geschikt voor UV-blootstelling buitenshuis en werken bij temperaturen van -40°C tot 85°C.
De onderstaande tabellen geven specifieke technische gegevens voor YS STEEL montageaccessoires voor zonne-energie. Gebruik deze parameters om de compatibiliteit met uw projectspecificaties en lokale bouwvoorschriften te verifiëren.
| Accessoiretype | Materiaal | Oppervlakteafwerking | Laagdikte | Corrosiebestendigheid |
|---|---|---|---|---|
| Aluminium rail | 6005-T5 of 6063-T6 | Helder of zwart geanodiseerd | 15-20 micron | Meer dan 1000 uur zoutnevel |
| Midden-/eindklem | Aluminium 6005-T5 | Geanodiseerd zilver of zwart | 12-15 micron | Meer dan 1000 uur zoutnevel |
| L-voet / impasse | Aluminium 6061-T6 of HDG-staal | Geanodiseerd / thermisch verzinkt | 70-85 micron (HDG) | 1.500+ uur zoutnevel |
| Aarding Lug | Vertind koper/aluminium | Vertinnen | 5-8 micron | Maritieme kwaliteit |
| Knipperende plaat | Aluminium 3003 of roestvrij 304 | Gewalste afwerking of gebakken email | Plaat van 0,8-1,2 mm | UV- en waterbestendig |
| Bout/moer/ring | RVS A2-70 / A4-80 | Gepassiveerd | N.v.t | Uitstekend, zoutsproei getest |
| Kabelclip | UV-gestabiliseerd nylon PA66 of aluminium | Zwart / naturel | N.v.t | Buiten UV-gecertificeerd |
| Parameter | YS STAAL Standaard | Teststandaard | Typische waarde |
|---|---|---|---|
| Treksterkte van het spoor | ≥ 240 MPa | ASTM B221 | 260-280 MPa |
| Ultieme treksterkte van rail | ≥ 260 MPa | ASTM B221 | 290-310 MPa |
| Klemkracht middenklem | ≥ 1.200 N | UL 2703 | 1.500-1.800 N |
| Uittrekkracht eindklem | ≥ 1.000 N | UL 2703 | 1.300-1.600 N |
| Aardingsweerstand | ≤ 0,1 ohm | UL 2703 | 0,02-0,05 ohm |
| Bevestigingsmoment (M8) | 14-16 N·m | ISO898-1 | 15 N·m aanbevolen |
| Bedrijfstemperatuurbereik | -40°C tot +85°C | IEC 61215 | Thermisch fietsen doorstaan |
| Windbelastingswaarde | Tot 60 m/s | ASCE 7-16 | Projectspecifiek |
| Sneeuwbelasting | Tot 5,4 kPa | ASCE 7-16 | Projectspecifiek |
| Accessoire | Beschikbare maten | Compatibel spoor | Compatibel moduleframe | Gewicht per 100 stuks |
|---|---|---|---|---|
| Aluminium rail | 2,1 m / 3,3 m / 4,2 m / 6,0 m | YS35, YS40, YS50 | Elk standaardprofiel | 115-330kg |
| Midden klem | 30-35 mm, 35-40 mm, 40-50 mm | YS35, YS40, YS50 | Framedikte 30-50 mm | 4,5-6,2 kg |
| Eindklem | 30-35 mm, 35-40 mm, 40-50 mm | YS35, YS40, YS50 | Framedikte 30-50 mm | 3,8-5,5 kg |
| L-voet | 40x40 mm, 50x50 mm, 60x40 mm | YS35, YS40, YS50 | N.v.t | 9,0-15,0kg |
| Aarding Lug | 6-2 AWG-draad | YS35, YS40, YS50 | N.v.t | 1,8-2,5 kg |
| Knipperende kit | 150x150 mm, 200x200 mm, 250x250 mm | N.v.t | N.v.t | 7,0-11,0 kg |
| T-bout | M8x25, M8x35, M10x30, M10x40 | YS35, YS40, YS50 | N.v.t | 1,2-2,0 kg |
Alle maatgegevens zijn onderworpen aan standaard productietoleranties van ±0,5 mm voor aluminium extrusies en ±0,3 mm voor machinaal bewerkte componenten. YS STEEL levert op verzoek volledige maattekeningen en 3D CAD-bestanden voor elk accessoire.
De keuze van de juiste accessoires is afhankelijk van het daktype, de moduleafmetingen, de plaatselijke wind- en sneeuwbelasting en de vereiste aardingsmethode. Een systematisch selectieproces vermindert veldfouten en zorgt ervoor dat het systeem de inspectie soepel doorstaat.
YS STAAL biedt voor elk project een gratis pre-sales engineering review aan. Stuur uw modulegegevensblad, dakplan en lokale wind-/sneeuwzone, en het team zal een volledige stuklijst retourneren met de juiste montageaccessoires voor zonnepanelen.
Zelfs de beste accessoires kunnen defect raken als ze verkeerd worden geïnstalleerd. Volg deze best practices om een veilig en duurzaam systeem te garanderen.
YS STAAL bevat bij elke accessoirekit een gedrukte installatiehandleiding. De handleiding bevat aandraaimomenttabellen, afstandsaanbevelingen en stap-voor-stapdiagrammen. Digitale kopieën zijn beschikbaar op de YS STEEL-website voor veldtechnici.
Vraag: Wat is het verschil tussen middenklemmen en eindklemmen in accessoires voor montage op zonne-energie?
A:Middenklemmen zitten tussen twee aangrenzende zonnepanelen en grijpen beide paneelframes tegelijkertijd vast. Ze hebben een symmetrische klembek die druk uitoefent op beide zijden. Eindklemmen zetten het buitenste paneel op een rij vast en hebben slechts één klemoppervlak terwijl de andere kant in de rail wordt vastgeschroefd of schuift. Eindklemmen moeten bestand zijn tegen hogere opwaartse krachten door de wind, omdat ze de vrije rand van de array vasthouden. YS STEEL midden- en eindklemmen zijn getest volgens dezelfde structurele norm, maar het mechanische belastingspad verschilt. Installeer altijd eindklemmen aan het begin en einde van elke railsectie en gebruik middenklemmen tussen de panelen.
Vraag: Kunnen YS STEEL montageaccessoires voor zonne-energie worden gebruikt op zowel hellende als platte daken?
A:Ja. Het rail- en klemsysteem is universeel en werkt op elk daktype. Het verschil zit in de dakbevestigingsmethode. Voor hellende dakspanen of pannendaken biedt YS STEEL L-voeten met goot- en houtdraadbouten of tegelhaken. Voor platte daken worden dezelfde rails en klemmen gemonteerd op verstelbare kantelpoten of geballaste beugels. Bij metalen trapeziumvormige daken bevestigen zelfborende schroeven met EPDM-ringen de L-voeten rechtstreeks op de metalen plaat. Bij daken met staande naden houden niet-penetrerende naadklemmen de rail vast zonder te boren. De belangrijkste accessoires voor montage op zonne-energie, zoals rails, middenklemmen, eindklemmen en aardingspunten, blijven voor alle daktypen identiek.
Vraag: Hoe weet ik welk railprofiel geschikt is voor mijn project?
A:Het railprofiel is afhankelijk van de overspanning tussen dakbevestigingen en de plaatselijke wind- en sneeuwbelasting. Grotere overspanningen vereisen een langere rail met een groter traagheidsmoment om doorbuiging te beperken. Het YS STEEL YS35 profiel is geschikt voor overspanningen tot 1,2 meter in gematigde belastingszones. Het YS40-profiel kan overspanningen tot 1,8 meter aan en is de meest gebruikelijke keuze voor residentiële en commerciële projecten. Het YS50-profiel wordt gebruikt bij overspanningen groter dan 1,8 meter of in gebieden met veel sneeuw. YS STEEL biedt belastingstabellen die de maximaal toegestane overspanning voor elk profiel onder verschillende ontwerpdrukken weergeven. Stuur het adres van uw projectsite en de array-indeling om een specifieke aanbeveling te ontvangen.
Vraag: Zijn YS STEEL-aardingsklemmen voldoende om te voldoen aan UL 2703 zonder extra koperdraad?
A:Ja, wanneer het volledige montagesysteem inclusief rails, klemmen en aardingsclips wordt vermeld als één UL 2703-gecertificeerd geheel, is het geïntegreerde verbindingspad voldoende. De aardingsclips doorboren de geanodiseerde coating op zowel de rail als het moduleframe, waardoor een elektrische verbinding met lage weerstand ontstaat. In de meeste rechtsgebieden is er geen aparte koperdraad of aardingskabel nodig voor het verbinden van modules. Het systeem vereist echter nog steeds een directe verbinding van één rail naar de hoofdaardelektrodegeleider. YS STEEL levert de UL 2703-lijstdocumenten en installatie-instructies die exact moeten worden gevolgd om de certificering te behouden. Als u componenten van verschillende fabrikanten combineert, is de UL 2703-lijst mogelijk niet van toepassing en heeft u een traditionele aardingsdraad nodig.
